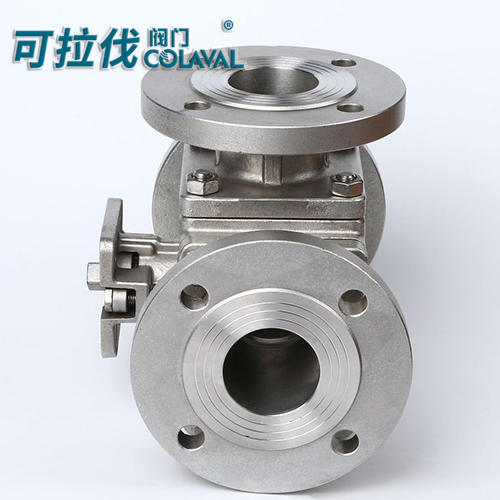

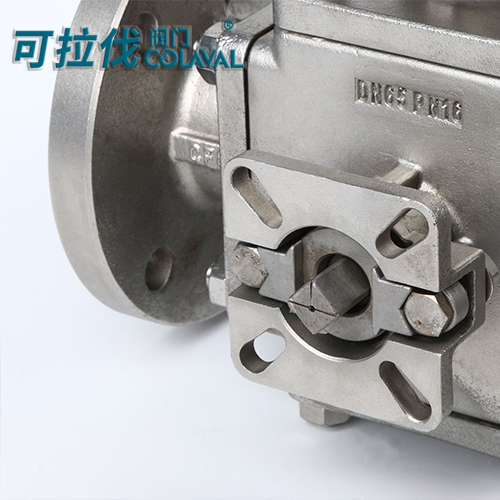

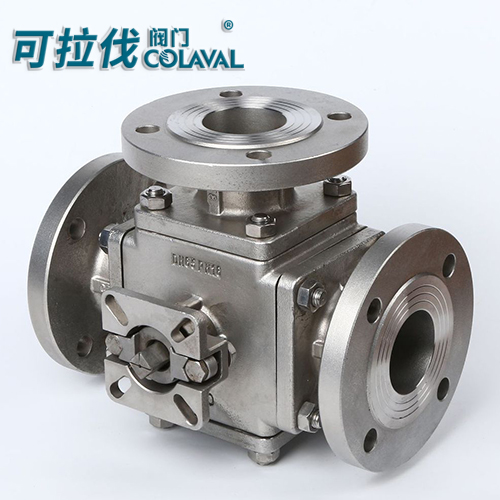

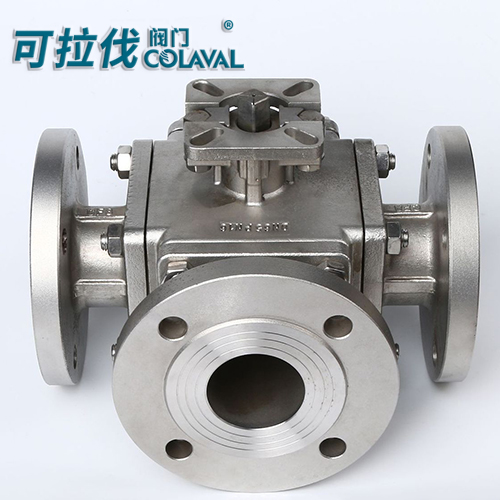

Q45F不銹鋼高平臺三通球閥

Q45F不銹鋼高平臺三通球閥產品概述

Q45F不銹鋼高平臺三通球閥是一種旋轉類切斷、調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。

一、Q45F不銹鋼高平臺三通球閥結構緊湊、外型美觀、密封性能好。也能實現管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
二、Q45F不銹鋼高平臺三通球閥造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化 　　
2、三通球閥分T型和L型，使用壽命長，流通能力大，阻力小 　　

3、三通球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

兩閥座密封氣動三通球閥具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。

四閥座密封氣動三通球閥具有造型美觀、結構緊湊合理。它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

Q45F不銹鋼高平臺三通球閥結構特點

1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。

2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。

3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。

4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。

5、活塞式角行程動執行器啟閉迅速配帶附件性能更好

Q45F不銹鋼高平臺三通球閥主要零件材料

Q45F不銹鋼高平臺三通球閥主要外形及連接尺寸

注：以上參數均以***標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
