氣動V型球閥



氣動V型球閥是一種直角回轉結構的高精度控制閥，可分為氣動V型調節球閥與氣動V型切斷球閥。它與閥門定位器配套使用，可實現比例調節。與二位五通電磁閥及控制箱配套使用，可實現開關控制。
氣動V型球閥是一種球芯為V型結構的調節球閥，閥芯是1/4球殼，開有V型缺口，流通能力大，具有剪切力，能關閉嚴密等特點。
氣動V型球閥閥芯設計成帶有特殊形狀的V型缺口，具有******的截流物性和控制功能，氣動V型球閥適用于各種控制場合，結構緊湊，體積小，可緊臥安裝等優點。
氣動V型調節球閥適用于氣體、液體、固態顆粒狀介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。
氣動V型球閥根據V型球芯與管道形成的V型角度，隨著球的旋轉，可使用中間開度面積的變化進行流量調節，并可切斷流體中夾雜的雜質而關閉。


氣動法蘭V型球閥                                                                                          氣動對夾式V型球閥



氣動V型球閥具有良好的切斷性能和調節性能，廣泛適用于控制紙漿、污水、含有纖維和固體顆粒懸濁介質以及高溫蒸汽、干氣體等介質，特 一般情況下V型球閥都是單密封球閥，不適合用來雙向使用。



氣動V型球閥特點：   【氣動V型球閥工作原理動態圖】


1）氣動V型球閥由閥體與氣動執行機構及其它附件組成。是一種直角回轉結構的高級控制閥。V型球閥長期不需修理，使用壽命長，為您提供了真正的高效率進行控制工藝狀況的一種閥門。
（2）具有出色的調節特性：氣動V型球閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此氣動V型球閥可以在廣幅的變化范圍內提供******的控制。
（3）更大流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的更大值特別高，通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
（4）氣動V型球閥采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有***好的靈敏度和感應速度。
（5）更大可靠（安全）性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
（6）金屬閥座的優越密封性：氣動V型球閥采用可動金屬閥座，具有的助補償功能，并具有優越密封性能及超長的使用壽命。在流向上，泄漏量10額定流量系數。
（7）超強的剪切能力：氣動V型球閥采有金屬硬密封結構，氣動V型球閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
（8）氣動V型球閥結構緊湊，小巧輕盈，安裝方便，維護簡便。
（9）氣動執行器采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。氣缸體采用進口鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。

氣動V型調節球閥技術參數：

公稱通徑	DN25～DN300(mm)
公稱壓力	PN1.0、1.6、2.5、6.4MPa
連接方式	法蘭式、對夾式
驅動形式	壓縮空氣4-7bar，可帶手動裝置
溫度范圍	軟密封:-30～180℃；硬密封:-40～450℃
閥芯結構	V字型切口球芯
密封材料	增強聚四氟乙烯 對位聚苯 金屬密封
閥體材質	碳鋼WCB、不銹鋼304、316、316L
作用形式	單作用（彈簧復位）、雙作用（氣開氣關）

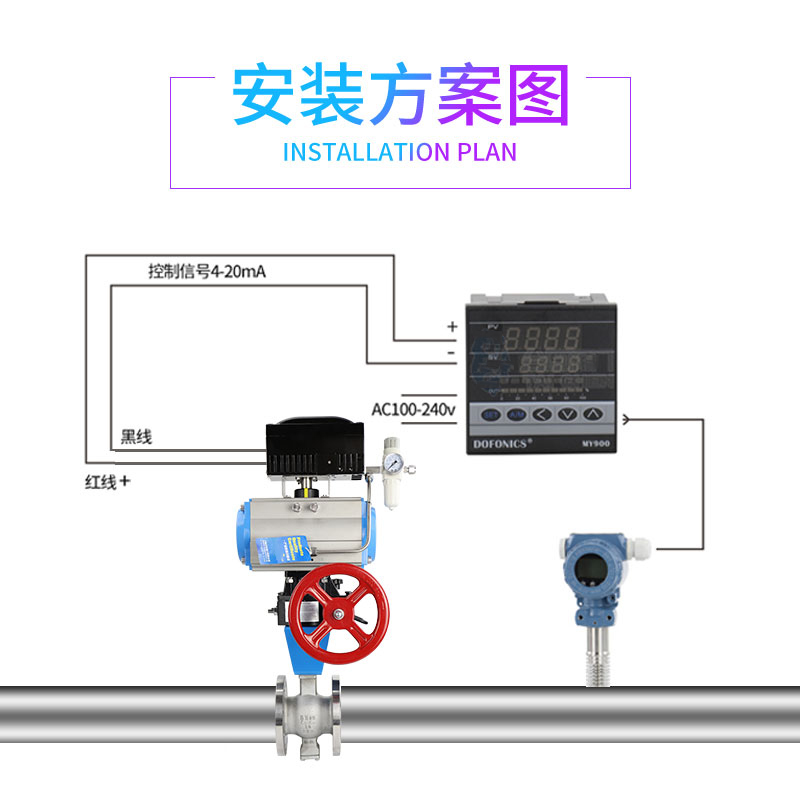

控制方式	開關兩位切斷、精準調節型4-20mA模擬信號（均可選防爆）

氣動V型球閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

氣動V型調節球閥作用：

氣動V型球閥按密封性能分為軟密封和硬密封，軟密封一般使用低壓常溫場所，而硬密封可應用于常溫及高溫高壓管路中。根據控制方式分為調節型和開關切斷型，開關型型按作用形式可分為單作用和雙作用式，而調節型應當選用雙作用式，單作用執行器的獨特優點是一旦氣源失氣或管道故障的情況下，氣動V型球閥將按控制系統的要求自動復位到閥門關閉或開啟的狀態。
