不銹鋼電動蝶閥執行標準（電動蝶閥執行器型號）

電動執行機構是工業自動化操控系統中一個十分重要的驅動設備，其動力來源便利、安裝調式簡單，在水泥、電力、冶金、石油、化工等工業部門得到越來越廣泛的運用。電動執行機構包含機械傳動和電氣控制兩部分，操控精度首要決定于精度傳感器和機械傳動配合的精度，它可以將執行器輸出軸的輸出位置通過電流信號輸出到遠端控制方，遠程操控可以把它調整到我們需要的位置。

電動執行機構在市場上按控制方式可分為：普通型、整體星（一體化）、調節型、按旋轉方式可分為：角行程、多回轉（直行程）。按環境要求可分為：戶外型、防爆型。

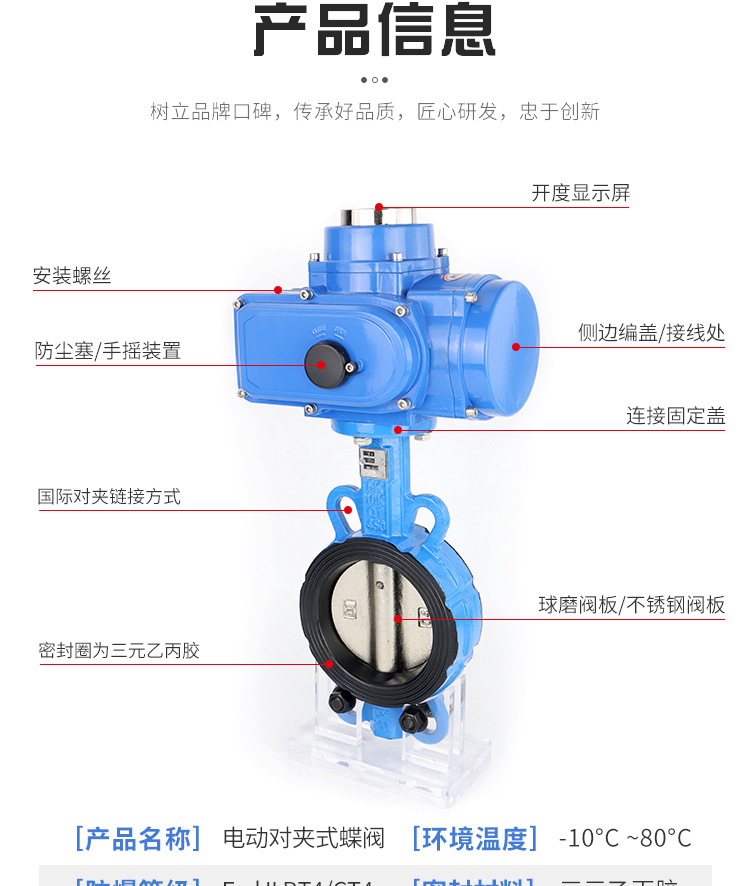

因為電動蝶閥是由蝶閥和電動執行機構組合而成，所以當蝶閥安裝后怎樣正確選擇電動執行機構是關系到實際運用中是否可以滿足工程需求的重要因素。在選擇電動執行機構時不光應考慮前述的作業環境、電氣操控和一般技能功用，還要對電動執行機構的歸納技能功用亦應進行全面的考慮。

　　1、電動執行機構的******推力容許值

　　假設閥門軸向力由電動執行機構承當(即閥桿螺母在電動執行機構中)，其推力值不容許超越電動執行機構的容許值。

　　2、閥門與電動執行機構的聯接

　　閥門與電動執行機構的聯接型式與尺寸應契合***家標準：GB/T12222-1989多回轉閥門驅動設備的聯接，GB/T12223-1989部分回轉閥門驅動設備的聯接。

　　閥桿直徑的容許值

　　3、閥桿螺母的******轉圈數

　　在選用多回轉閥門電動執行機構時有必要說明閥門作業時閥桿螺母的******轉圈數，這樣可以正確選配電動執行機構中方位指示安排的有關齒輪速比，以使方位指示有足夠的精度滿足閥門作業進程中對閥門開、關程度的調查，不然易構成幻覺，影響正常作業。

　　關于對電動執行機構輸出轉速的承認，在閥門對其啟閉時刻沒有嚴厲要求時，應盡量選用較慢的速度。

　　因為不必要的較快速度，在相同轉矩要求下將會增大電機功率，這樣不光糟蹋動力，前進工程造價，而且也會使電動執行機構體積增大構成多方面糟蹋。

　　目前***內自行開發研發的電動執行機構，在每個機座號中設計配用的電動機標準數量不多(一般為2-3個標準)，以及主體傳動中齒輪副和蝸輪副的速比規劃變化有限，所以每個機座號的轉矩分檔和轉速分檔都不多。

　　4、閥桿直徑的容許值

　　升降桿閥門選擇電動執行機構應留意其容許經過的閥桿直徑值，閥桿直徑有必要小于該值。其他，對于多回轉電動執行機構，在選用時還應提出對閥桿罩高度的要求(與閥門痛徑有關)。旋轉桿閥門可不配帶閥桿罩。

　　5、電動執行機構的輸出轉矩與轉速

　　輸出轉矩值是電動執行機構的重要技能參數之一，也是運用中需求選擇的重要參數。假設在組配電動閥門時選用的電動執行機構輸出轉矩過大或缺少都是不可取的。因為一般情況，電動執行機構生產廠在產品出廠時均需進行輸出轉矩值的測驗與調整，是相對比較準確的。假設選用過大的輸出轉矩余量，將會使電動閥門具有很大的潛在危險性，一旦發生操控保護失靈情況將很簡單構成閥門損壞(閥桿曲折、閥體破裂)現象，***易構成管道系統事故。所以輸出轉矩余量選擇過大是不可取的。假設在實際作業中打不開閥門也是歸于選擇不合理。

　　目前，部分回轉閥門電動執行機構均有機械限位，以防止無法判別閥瓣方位，這類閥門與電動執行機構間的聯接螺孔和鍵槽方位的對應聯絡要求嚴厲。
