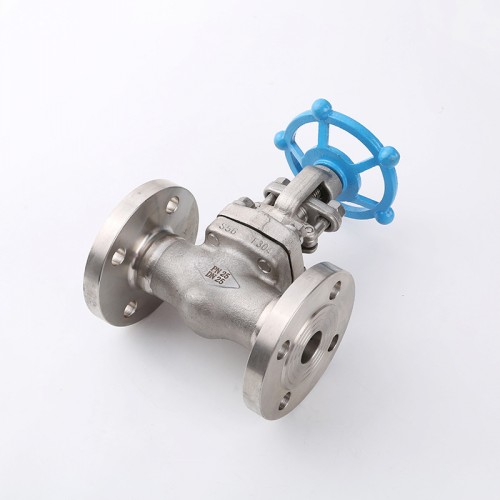

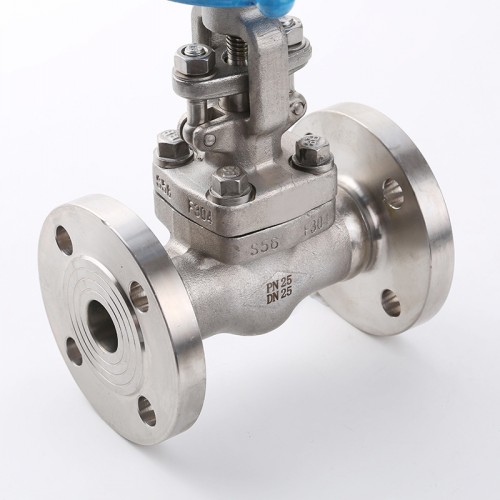

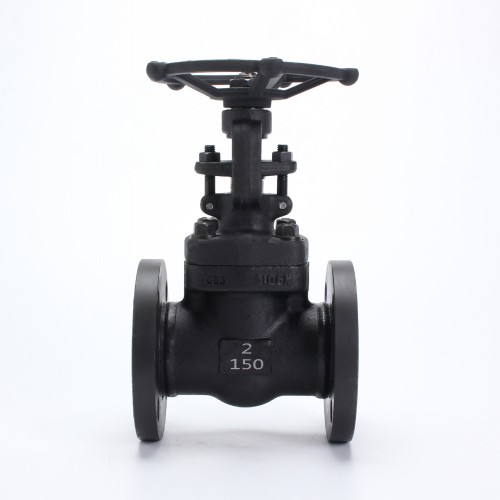

產品名稱:Z41Y 鍛鋼法蘭閘閥 鍛鋼法蘭閘閥由閥體、閥蓋、閘板、手輪等重要部件組成。閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不適合作調節和節流。閘板有兩個密封面，最常用的楔式閘板閥的兩個密封面形成楔形，楔形角隨閥門參數而異，通常為5°。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏ΑＳ械拈y門，閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
鍛鋼法蘭閘閥--主要零件的材料說明 | 閥體 | WCB | WC1 | WC6 | WC9 | ZGCr5Mo | CF8 | CF8M ZGCr18Ni9Ti | CF3 | CF3M | | 閥蓋 | WCB | 12Cr1MoV WC1 | 12Cr1MoV WC6 | 12Cr1MoV WC9 | 12Cr1MoV ZGCr5Mo | 304 CF8 | 316 CF8M | CF3 | CF3M | | 支架 | WCB | WCB | WCB | WCB | WCB | CF8 | CF8M | CF3 | CF3M | | 閘板 | WCB | WC1 | WC6 | WC9 | ZGCr5Mo | CF8 | CF8M | CF3 | CF3M | | 閥桿 | 2Cr13 | 25Cr2MoV | | 閥座 | 25 | 304 | 304 | 304 | 304 | 304 | 304 | 304 | 304 | | 密封環 | 包覆墊、增強柔性石墨 | | 填料 | 增強柔性石墨 | | 閥桿螺母 | ZCuA110Fe3 |
法蘭標準符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。采用以下結構 全徑或縮徑 結構長度按ANSI B16.10 法蘭尺寸按ANSI B16.5 壓力自緊式閥蓋 明桿支架型（OS&Y） 自定心壓板壓套式
整體上密封座 整體閥體法蘭 對焊接端符合ASME B16.25 RTJ閥體閥蓋連接形式 螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋 150Lb-600Lb標準材質明細表 | 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | | Type A105N | Type F22 | Type F304(L) | Type F316(L) | | 1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | | 2 | 閥座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | | 3 | 閘板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) | | 4 | 閥桿 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) | | 5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | | 6 | 閥蓋 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | | 7 | 閥蓋螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | | 8 | 圓柱銷 | A276 420 | A276 304 | | 9 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | | 10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | | 11 | 填料壓板 | A105 | A182 F304 | | 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | | 13 | 閥桿螺母 | A276 420 | | 14 | 鎖緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M | | 15 | 銘牌 | SS | | 16 | 手輪 | A197 | | 17 | 潤滑墊片 | A273 431 | | 18 | 填料 | 柔性石墨 | PTFE | | 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | | 適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
注意客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼；AS=合金鋼；SS=不銹鋼； 鍛鋼法蘭閘閥--尺寸和重量（Kg） | NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L(RF)
L1(BW) | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | | 300Lb | 145 | 152 | 165 | 178 | 190 | 216 | | 600Lb | 165 | 190 | 216 | 229 | 241 | 292 | | H（開） | 150,300Lb | 158 | 169 | 197 | 236 | 246 | 283 | | 600Lb | 169 | 197 | 236 | 246 | 283 | 320 | | W | 100 | 100 | 125 | 160 | 160 | 180 | | 重量 | 150 | RTJ | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 | | BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | | 300 | RTJ | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | | BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | | 600 | RTJ | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 18.3 | | BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 |
|
